規格型號：3000×1700×920mm

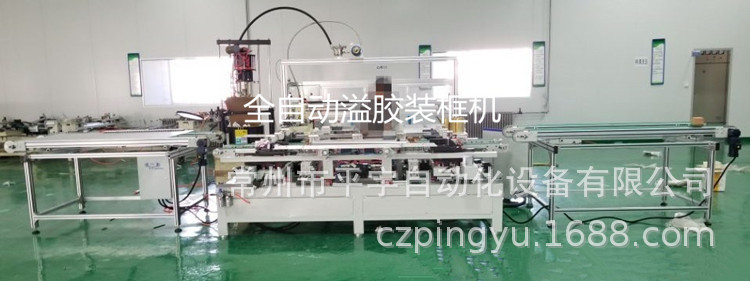

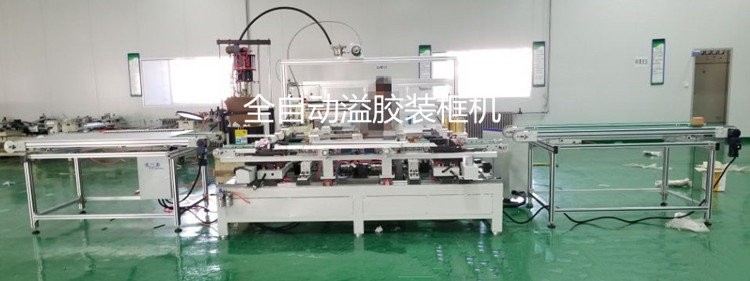

全自動裝框一體機是角碼柳接式鋁合金矩形組裝的專用設備。由氣缸、直線導軌及鋼結構組裝而成，可以實現組件層壓完畢以后，組件的鋁合金邊框擠壓定位。一臺設備上實現了組框、鋁合金邊框固定，從而簡化了工人的作業強度，節約了時間，提高了產品的質量。
適用于多種型材的端面?？蛇m用于有螺釘與無螺釘鋁合金邊框。組框的外形尺寸在設計范圍內通過鎖緊齒條定位，任意調整并通過可調氣缸可進行精度微調。滿足用戶不同組框尺寸的要求。整機結構設計合理、剛性高、調整滿足用戶不同組框尺寸要求。
電源：220V 50HZ、 氣源：0.6~0.8 、最小組框外形尺寸：160×160×50(35)mm 、最大組框外形尺寸：1100×2000×50(35)mm 、對邊精度：1mm 、對角精度：1.5㎜ 、對角度：0.6°
設備產品適用范圍：
組件規格：組件最大尺寸2000mm× 1100mm，最小尺寸1500mm × 800mm。
邊框組合方式：鋁合金邊框的90°角結合處采用角件連接方式，角碼與鋁合金邊框的槽處于過盈配合（即：短邊的鋁邊框的兩端已經組裝上角碼，且已鉚接；長邊的鋁邊框的兩端已經沖出凹坑），組件玻璃面向下。
設備產能：
該設備整體運行周期36S以內
設備功能簡介：
基本功能
將修邊后組件與長短邊框按要求尺寸裝配；
基本參數
適用于最大2000*1100組件；（常規組件156電池片60/72片，125電池片72片）
詳細介紹
組件通過輸送線傳送到組框機上方，然后下降到組框工作平臺后歸正，邊框暫存機構同時下降，將邊框放置在指定位置，邊框歸正后伺服機構動作，完成組框功能，輸送頂升至輸送平面，將組件傳送至下一工位。
